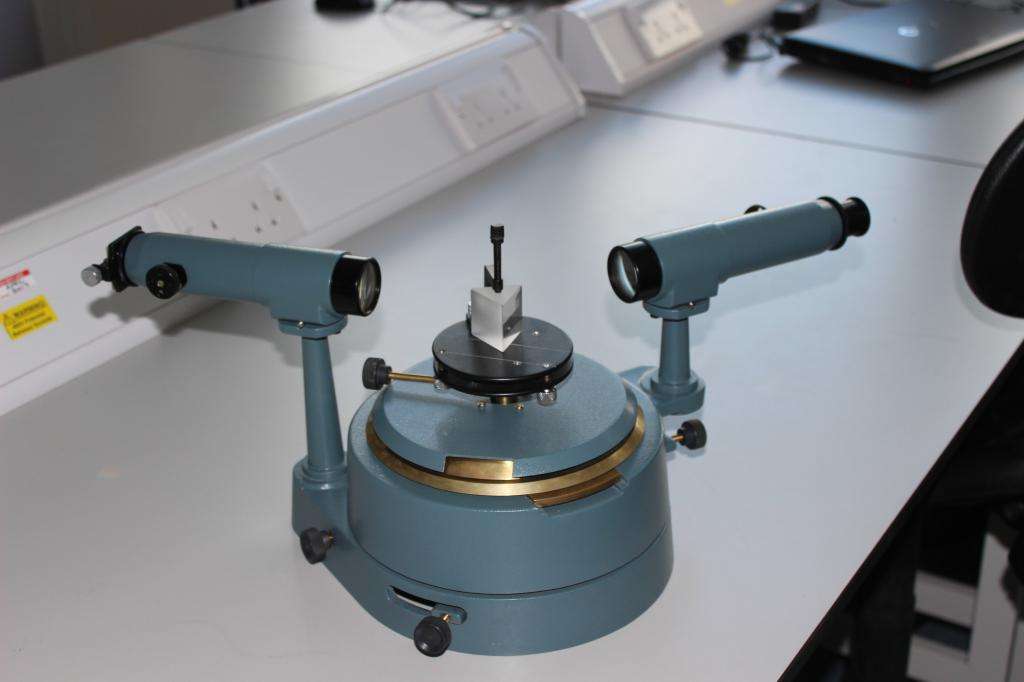

Спектрометр — это что такое и для чего используют

В современном мире исследование веществ, субстанций и разного рода излучений крайне важно для дальнейших технологических разработок. Высокоточный анализ объекта позволяет собрать о нем данные, которые невозможно получить традиционными метрологическими средствами. Для таких целей в разных сферах используется спектрометр. Это устройство, с помощью которого можно определять характеристики цветовых покрытий, световых излучений и элементного состава твердотельных материалов.

Задачи спектрометрии

Общее назначение спектрометра — средство анализа, которое дает представление о различных веществах и отдельных параметрах конденсированных сред. А в качестве целевого объекта может выступать излучение, жидкость, твердые вещества и даже молекулы.

Каждый спектрометр может работать с конкретными элементами или средами, причем в ограниченных частотных диапазонах. Существуют универсальные модели с расширенными эксплуатационными характеристиками, но для работы с такой аппаратурой требуются специальные механические манипуляции.

Для чего используют спектрометры универсального и специализированного назначения? Первые подходят для генерации параметров серийных импульсов с помощью частотной гребенки, а вторые применяются для узких задач, связанных с однотипными замерами в определенных условиях. Например, если периодически требуется фиксировать световой диапазон на рабочей площадке.

Сегодня также получили распространение квантовые модели спектрометров, которые находят применение в потоковом сканировании материалов, производя контроль широкого диапазона разных веществ и сред на высокой скорости.

Оптическая щель прибора

Основные рабочие компоненты спектрометра представляют собой входную щель и дифракционную решетку. Щель служит для пропуска и визуализации излучений, поступающих в анализатор прибора через специальную полость. Она определяет световой поток, который отправляется на оптическую область детектора. Входной контур может иметь разную ширину, в зависимости от общего назначения спектрометра, – это диапазон от 5 до 800 мкм, в среднем. Высота щели в стандартном исполнении составляет 1 мм.

1. Цель судебно-психиатрической экспертизы — составить заключение о дееспособности/вменяемости обследуемого, подтвердить/опровергнуть его диагноз. Проводят экспертизу по назначению прокурора, дознавателя, суда/ Порядок…

2. * Продукция строительного производства – здания, дороги, сооружения и иные материальные объекты, возведенные человеком.* Участки местности, в том числе предназначенные…

3. Проведение исследований требует практики, опыта, наличия специальной техники и лаборатории. Поэтому проведение исследований можно доверить экспертной организации, имеющей достаточный опыт,…

4. Для проведения оценки качества строительства необходимо обратиться в экспертную организацию. Как правило, заказчику потребуется консультация, она проводится бесплатно. В ходе…

5. Составление рецензии не психологическую экспертизу — это процедура, при которой рецензент определяет, не противоречит ли ранее выполненное исследование закону, правильно…

6. Финансово-экономическая экспертиза необходима для того, чтобы оценить финансовое состояние организации, определить, из чего складывается баланс доходов и расходов, насколько предприятие…

7. При ответе на вопросы пожарно-технической экспертизы следует учесть, что установление причины пожара или обнаружение очага пожара или установление каких-либо иных…

8. Рецензия на оценочную экспертизу — это: 1. проверка заключения эксперта, на соответствие обязательным требованиям Федерального закона № 73-ФЗ «О государственной…

9. Землеустроительная экспертиза или земельная экспертиза — изучает объекты землеустройства и документы, содержащие сведения о них, для решения вопросов, связанных с…

10. Рецензия на медицинскую экспертизу для суда применяется в случаях, когда происходит оспаривание методов проведения экспертизы, ее доказательной базы или есть…

11. Если вы не согласны с заключением эксперта, именно вам необходимо обосновать назначение повторной стоматологической экспертизы. Рецензии выполняются только на те…

12. Рецензия на строительно-техническую экспертизу – это исследование уже ранее проведенной строительно-технической экспертизы с целью ее оценки, определения соответствия нормативно-правовым требованиям,…

13. Рецензия на строительно-техническую экспертизу – это исследование уже ранее проведенной строительно-технической экспертизы с целью ее оценки, определения соответствия нормативно-правовым требованиям,…

14. Если вы не согласны с заключением эксперта, именно вам необходимо обосновать назначение повторной стоматологической экспертизы. Рецензии выполняются только на те…

15. После предоставления заключения эксперта одна из сторон судопроизводства может высказаться о несогласии с результатами исследования. Однако у судьи нет заинтересованности…

16. Самым частым вопросом, поступающим в адрес судебных экспертов и экспертных организаций, является вопрос о лицензировании и правовых основаниях осуществления судебно-экспертной…

17. Термины предупреждение и профилактика, означая «недопущение чего-либо», семантически близки, поэтому могут использоваться как синонимы. В то же время в практической…

18. Любой товар обладает множеством свойств, различных по своей природе. Свойствами товара называются его объективные особенности, которые могут проявляться на любой…

19. Это один из наиболее ответственных этапов, на котором подводятся итоги всей ранее проведенной работы. Целью данного этапа является анализ и…

20. Хранение – один из этапов товародвижения от производителя до потребителя. В процессе хранения и транспортирования товаров от изготовителя до конечного…

21. Согласно процессуальному законодательству, при назначении лица в качестве судебного эксперта, суд должен убедиться в: — компетентности, то есть владении лицом…

22. Заключение эксперта состоит из трех частей — вводной, исследовательской и выводов. Иногда выделяется еще четвертая часть (или раздел) — синтезирующая.…

23. Экспертиза устанавливает рыночную стоимость товаров. Кроме того, с помощью исследования можно подтвердить, что изделие имеет дефекты, а также выявить причину…

24. Методы определения качества товара Существуют следующие методы определения качества товара: • — органолептический; • — лабораторный; • — экспертный; •…

25. Акт экспертизы содержит протокольную, констатирующую части и заключение. В заглавии протокольной части указывается номер акта экспертизы,соответствующий регистрационному номеру наряда. Результаты…

26. Специфика взаимодействия следователя и эксперта при назначении и проведении экспертизы состоит в том, что предполагая тесный контакт, оно в значительной…

27. При поручении экспертизы органу судебной экспертизы следователь направляет постановление о назначении экспертизы и необходимые материалы его руководителю. Экспертиза производится тем…

28. Согласно Постановлению Пленума Верховного Суда Российской Федерации от 21 декабря 2010 г. N 28 «О судебной экспертизе по уголовным делам»…

29. При поручении экспертизы органу судебной экспертизы следователь направляет постановление о назначении экспертизы и необходимые материалы его руководителю. Экспертиза производится тем…

30. Список предлагаемых вопросов не является исчерпывающим. При возникновении других вопросов целесообразно до назначения экспертизы обратиться за консультацией к эксперту. ВАЖНО

31. Для более полного использования лингвистических знаний, исключения неоднозначности толкований целесообразно не ограничиваться одним вопросом, а предоставлять эксперту на решение несколько…

32. Лингвист НЕ может определить: Все вышеперечисленное относится к юридической сфере, поскольку без специальных знаний в области юриспруденции невозможно сказать, могут…

33. Очень часто от лингвиста-эксперта ждут, что в исследовании он не только проанализирует речевую составляющую высказывания (текста), но также даст юридическую…

34. В настоящее время законодательство определяет 13 видов деяний, рассматриваемых как экстремистские. Согласно правовому определению, материалы признаются экстремистскими, если они отвечают…

35. Состав преступления по делам об экстремизме обозначен в Федеральном законе РФ «О противодействии экстремистской деятельности» (от 25 июля 2002 года,…

36. Для исследования специалисту предоставляют: При исследовании сайта или другого материала, расположенного в сети интернет зачастую целесообразно провести фиксацию контента интернет-страниц.…

37. Лингвистическая экспертиза по делам об экстремизме – это новый вид исследования, проводимого относительно политико-правового, социально-экономического и культурологического явления, одним из…

38. В современном мире исследование веществ, субстанций и разного рода излучений крайне важно для дальнейших технологических разработок. Высокоточный анализ объекта позволяет…

39. Качество продукции – это совокупность свойств и характеристик, придающих продукции, работам, услугам способность удовлетворять обусловленные и предполагаемые потребности. Качество как…

40. Проверка такого типа предназначена для определения безопасности использования здания, реальной несущей способности конструкций и получения от экспертов рекомендаций по ликвидации…

41. Для проведения оценки качества строительства необходимо обратиться в экспертную организацию. Как правило, заказчику потребуется консультация, она проводится бесплатно. В ходе…

42. * Продукция строительного производства – здания, дороги, сооружения и иные материальные объекты, возведенные человеком.* Участки местности, в том числе предназначенные…

43. При расследовании и судебном рассмотрении уголовных и гражданских дел часто возникает необходимость в применении специальных познаний в области товароведения, т.е.…

44. В первую очередь проводится судебно-техническая экспертиза давности документа, в ходе которой выясняется, соответствует ли время заполнения рукописи дате, указанной на…

45. Экспертиза почерка и подписи подразделяется на разновидности по выполняемым ею задачам: идентификация принадлежности почерка или подписи конкретному человеку; определение намеренной…

46. При поручении экспертизы органу судебной экспертизы следователь направляет постановление о назначении экспертизы и необходимые материалы его руководителю. Экспертиза производится тем…

47. Исследования могут проводиться в следующих ситуациях: Когда необходима оценка качества строительства? Заказчик недоволен качеством выполненного ремонта – не в полном…

48. Для проведения оценки качества строительства необходимо обратиться в экспертную организацию. Как правило, заказчику потребуется консультация, она проводится бесплатно. В ходе…

49. Судебная медицина — особый раздел медицины, который занимается применением медицинских и других знаний из области естественных наук для нужд органов…

50. Судебная медицина — особый раздел медицины, который занимается применением медицинских и других знаний из области естественных наук для нужд органов…

Дифракционная решетка спектрометра

Не менее ответственным элементом является и дифракционная решетка спектрометра. Это компонент, генерирующий диапазоны по длине световой волны, а также влияющий на разрешающую способность детектора. На практике данная решетка будет определять угол блеска и частоту световых штрихов.

Существуют голографические и нарезные решетки. Разница между ними обуславливается конфигурацией распределения лазерных пучков на светочувствительном слое и общими спектральными характеристиками.

Среди широкого разнообразия данных приборов можно выделить следующие их разновидности:

• Блескомер. Это спектрометр, ориентирующийся на измерение блеска. Применяется в случаях, когда этот параметр выступает качественной характеристикой.
• Спектрофотометр. С помощью этого устройства анализируется спектральный состав посредством определения длины электромагнитного излучения в оптическом диапазоне. Выходные данные представляются в виде фотометрии и могут применяться для контроля печати.
• Колориметр. В данном случае речь идет о разновидности цветового спектрометра. Это прибор для измерения интенсивности и температуры оттенков с поправкой на контрольную цветовую шкалу.
• Экспонометр. Определяет экспозицию в фотографии и кинематографии.
• Спектрорадиометр. В основу этого аппарата заложена оптическая система, накапливающая спектры и производящая их подсчет. Сначала сканированием фиксируются сведения о спектре, а затем эти данные преобразуются в электрический сигнал.
• Яркометр. Устройство, определяющее яркость световых источников.
• Люксметр. Этот аппарат представляет сведения об освещенности.

Приборы могут выполнять по отдельности каждую из этих функций, а могут и совмещать несколько операций. Многофункциональные промышленные спектрометры способны работать со светом, красками и другими рабочими средами в контексте изучения разных параметров.

Портативные и стационарные аппараты

Эта классификация в большей мере определяет разделение по технико-конструкционным и коммуникационным характеристикам. Портативные (мобильные, карманные) устройства внешне напоминают небольшие тестеры или мультиметры. Это компактные аппараты, которыми можно контролировать цвета на поверхностях со сложной геометрией, где невозможно применение стационарного оборудования. Причем, несмотря на маленькие размеры, приборы такого типа эффективно справляются с анализом разных покрытий, независимо от текстуры и степени зернистости.

Стационарный спектрометр – это более функциональный аппарат, обеспеченный мощными оптическими элементами и средствами обработки данных. Как правило, он имеет собственный микропроцессор с системой визуального представления зарегистрированных спектров. Пользователь может работать с собственным LCD-дисплеем и клавиатурой оборудования.

Принцип действия световых спектрометров

• На первом этапе прибор регистрирует и накапливает спектры света, после чего информация проходит оцифровку сигнала с дальнейшим анализом в специальной программе.
• Переработка первичного светового потока происходит в оптическом волокне по мере прохождения сквозь узкую апертуру.
• Далее рассеянный свет направляется в уже упомянутую дифракционную решетку, которая рассеивает поток под разными углами.
• На заключительной стадии зафиксированные детектором фотоны преобразуются в электрический сигнал, который обрабатывается в компьютере.

А как работает спектрометр света с программным обеспечением? Через USB-порт аппарат передает электроны компьютеру, в котором производится интерполяция сигнала. В простейших моделях выполняются графики с распределением спектров по длине волны. Более сложная техника дополнительно производит калибровку и осуществляет многочисленные спектральные операции на основе полученных данных и т. д.

Принцип действия спектрометра красок

Обычно используются приборы для точного определения оттенков на текстурных и структурированных поверхностях. Как работает спектрометр красок? Непосредственно получение данных выполняет оптическая система, после чего производится анализ информации и ее переработка в насадках апертуры. Большинство таких аппаратов оснащается импульсными ксеноновыми лампами, которые и фиксируют спектры длиной волны от 360 до 740 нм в среднем. На выходе составляется график с колориметрическими значениями.

Заключение

Спектрометры при всей сложности своего устройства имеют обширную область применения. Их используют в научных исследованиях, при контроле продукции на производствах, в строительстве при оценке качества конструкции, а также в сельском хозяйстве и бытовой сфере. Дело в том, что спектрометр – это прибор, контролирующий характеристики, которые могут иметь значение для каждого человека в зависимости от обстоятельств. Анализ света, например, позволит организовать комфортное освещение как на предприятиях, так и в домашних условиях. Работа с краской, в свою очередь, позволит и рядовому автомобилисту подобрать оптимальную лакокрасочную смесь для ремонта кузова, и производителю облицовки успешно изготовить материал с заданной дизайнером фактурой
